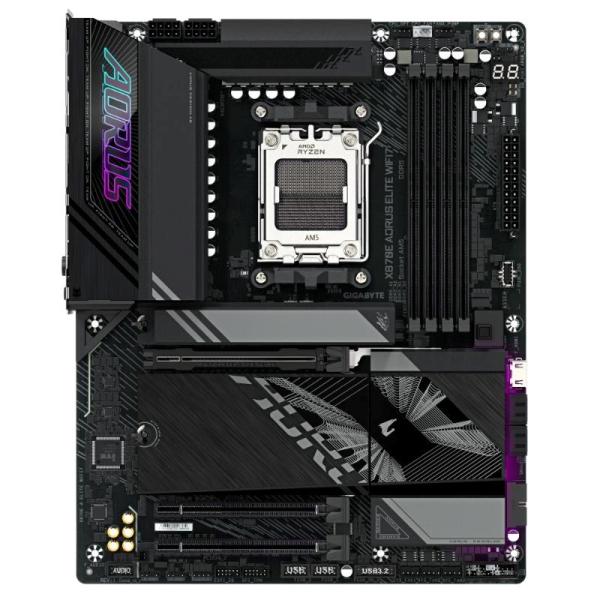

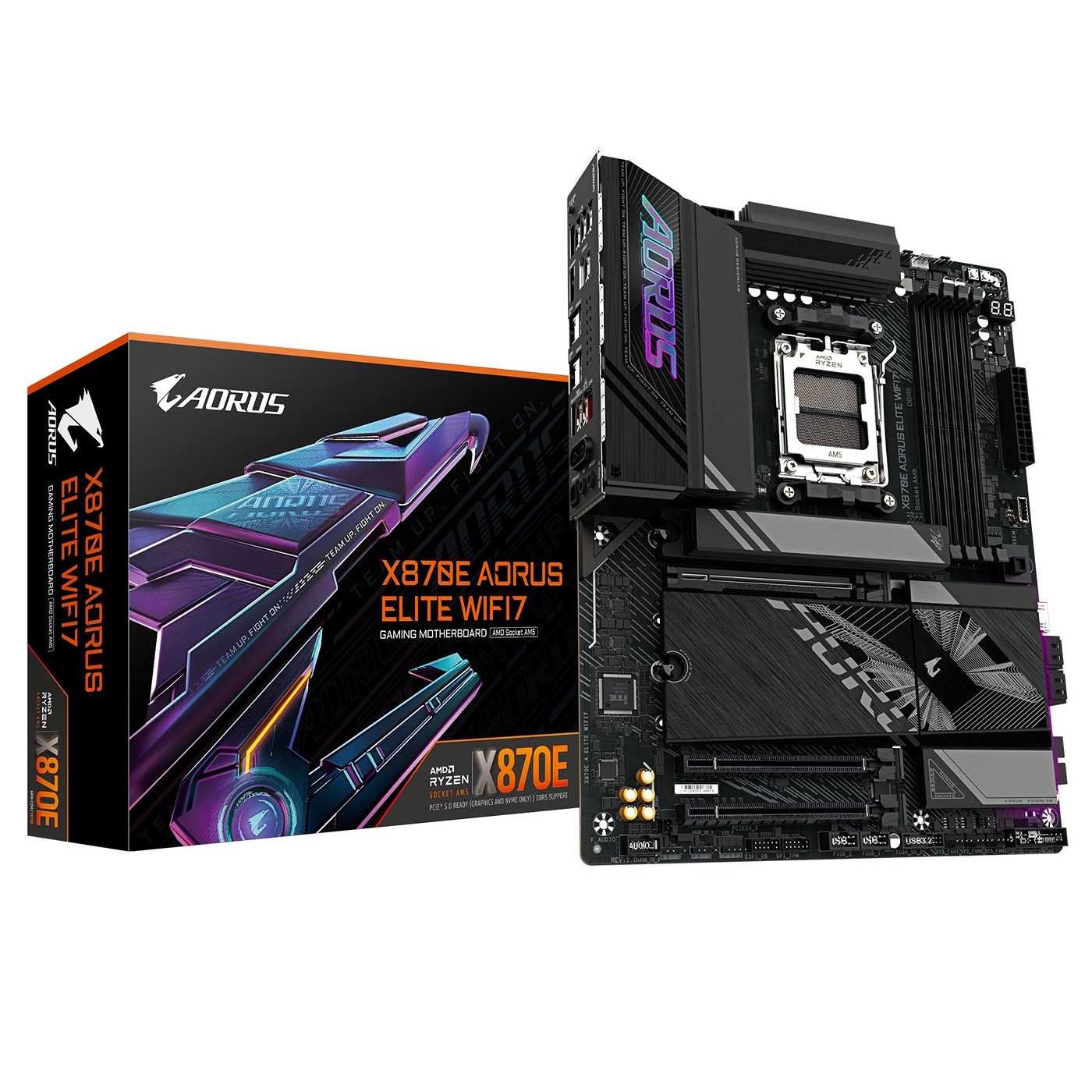

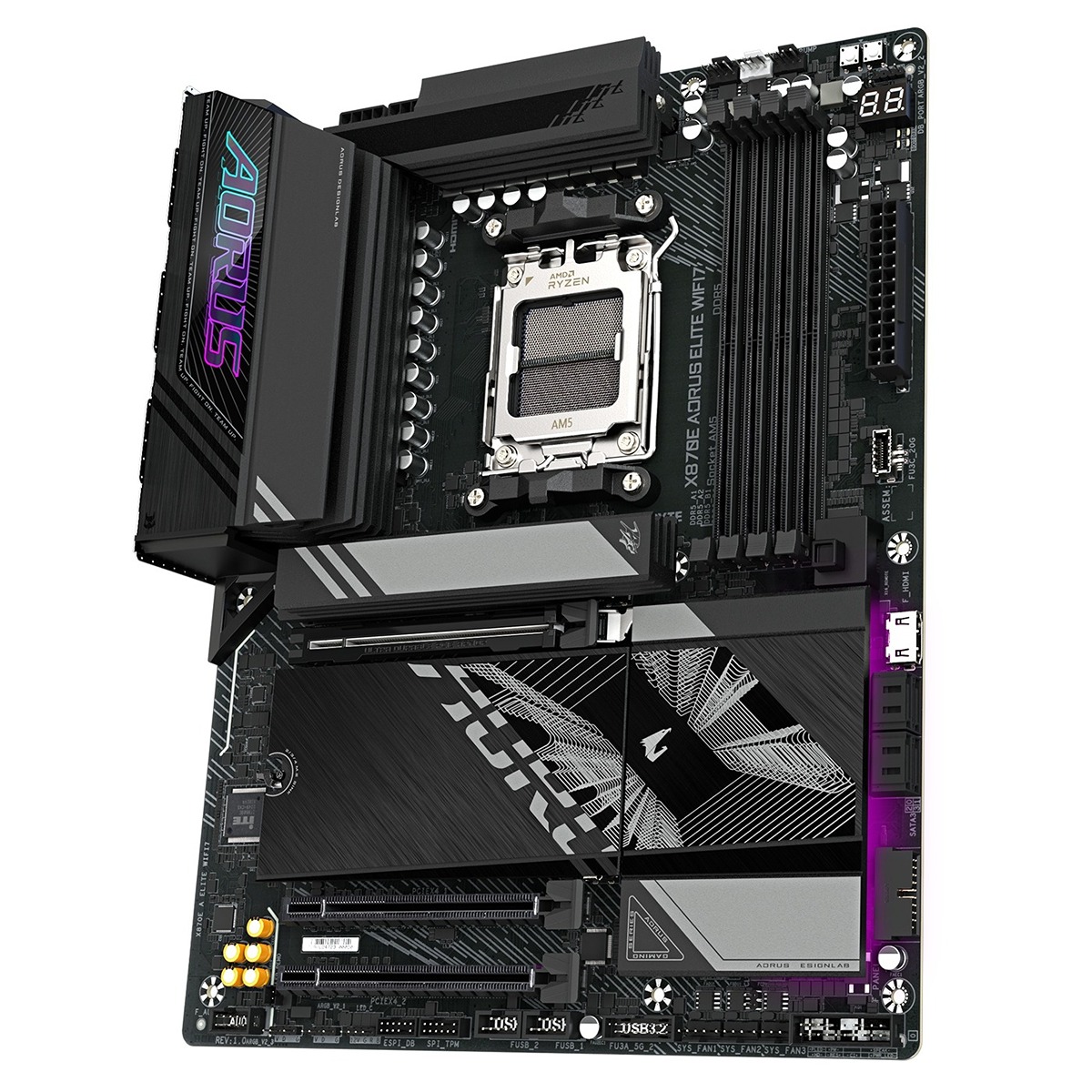

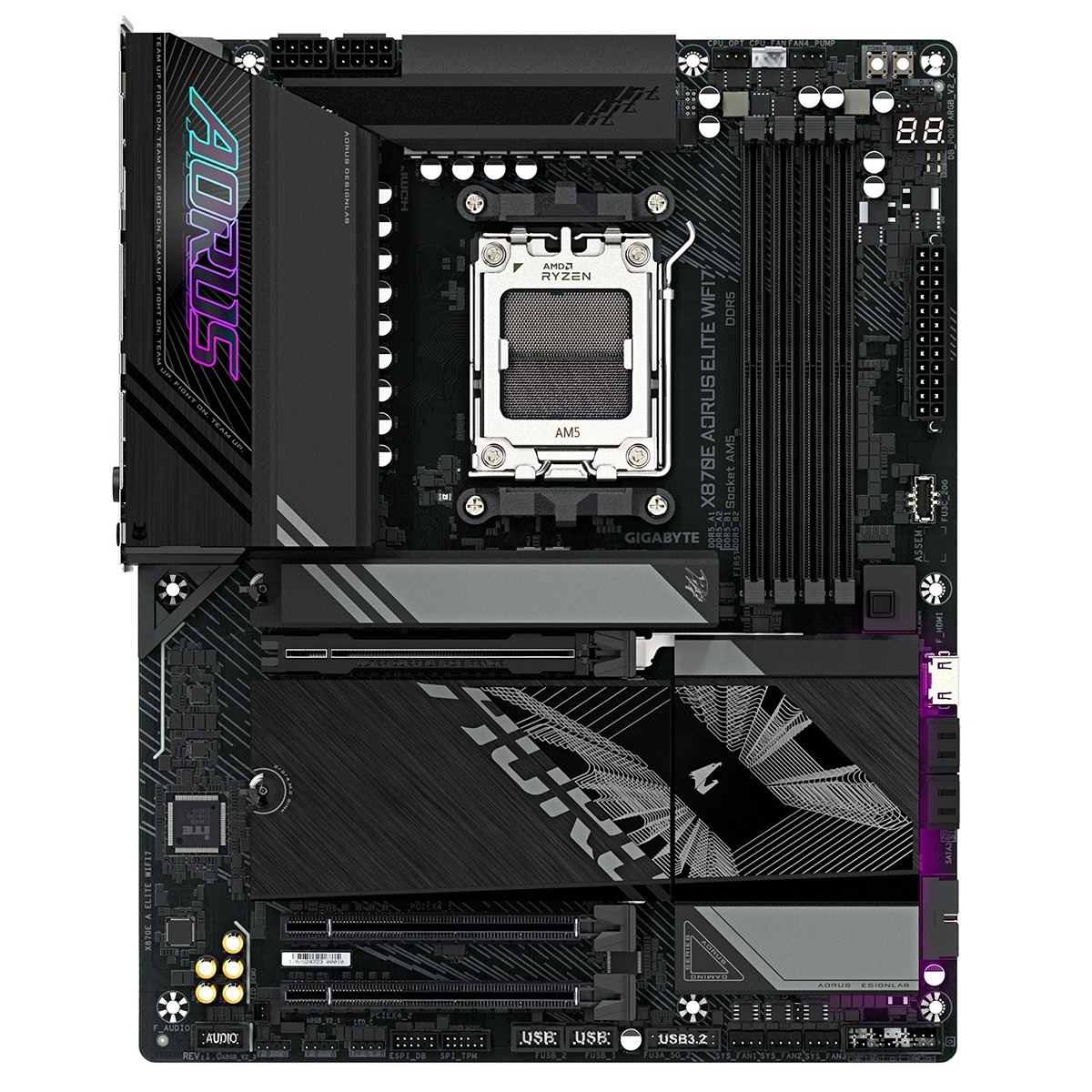

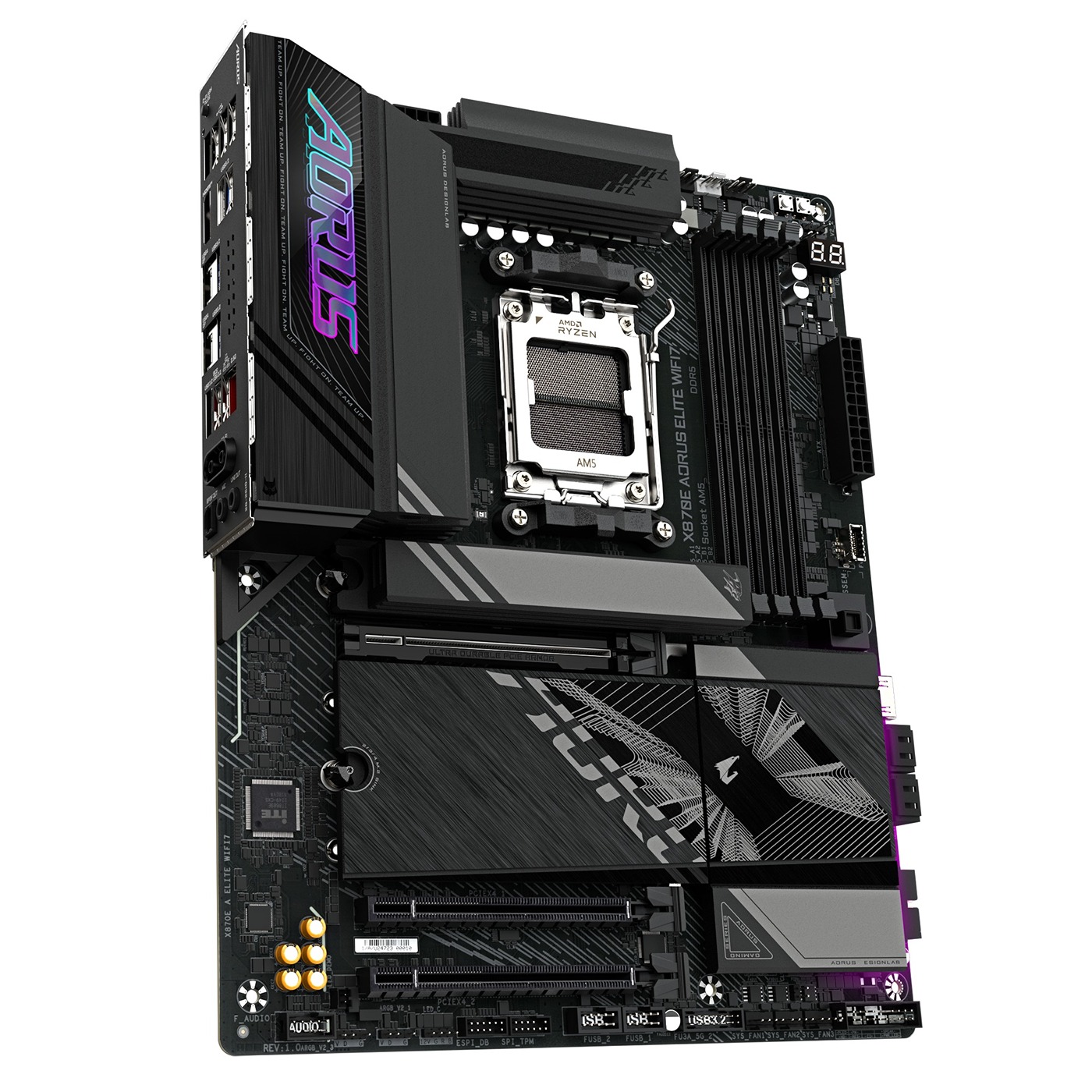

GIGABYTE X870E AORUS ELITE WIFI7/ AM5/ ATX

CPU

AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Série procesorov/
AMD Ryzen™ 8000 Série procesorov/
AMD Ryzen™ 7000 Série procesorov
(Pre najnovší zoznam podpory CPU navštívte webovú stránku GIGABYTE.)

Čipová sada

AMD X870E

Operačná pamäť

Podpora DDR5 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) /6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky s podporou až 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ne-ECC nebufferovaných DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pre rozšírené profily AMD (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťové moduly
(Konfigurácia CPU a pamäte môže ovplyvniť podporované druhy pamätí, dátový prenos (rýchlosť) a počet DRAM modulov, viac informácií nájdete v zozname "Memory Support List" na webovej stránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics + ASMedia USB4® Controller:
- 2 x USB4® USB Type-C® porty, podporujú USB4 a DisplayPort video výstupy a maximálne rozlíšenie 3840x2160@240 Hz
* Podpora pre DisplayPort 1.4 a HDR.
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podporujúci maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1, HDCP 2.3 a HDR.
** Podpora natívnych portov HDMI 2.1 TMDS kompatibilných.
- 1 x frontový HDMI port, podporujúci maximálne rozlíšenie 1920x1080@30 Hz
* Podpora pre HDMI 1.4
(Špecifikácie grafiky môžu závisieť od podpory CPU.)
Podpora pre až štyri displeje súčasne

Zvuk

Realtek® ALC1220 CODEC
* Line out jack na zadnej paneli podporuje DSD audio.
Vysokokvalitný zvuk
2/4/5.1/7.1-kanálov
* Zvukové porty môžete meniť pomocou softvéru na zvukové nastavenia. Pre nastavenie 7.1-kanálového zvuku použite softvér na zvukové nastavenia.
Podpora S/PDIF Out

Síť

Realtek® 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, podpora pre 2,4/5/6 GHz pásma
- BLUETOOTH 5.4
- Podpora pre 11be 160MHz bezdrôtový štandard
Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, podpora pre 2,4/5/6 GHz pásma
- BLUETOOTH 5.4
- Podpora pre 11be 160MHz bezdrôtový štandard
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)
* Funkcie Wi-Fi 7 vyžadujú Windows 11 SV3 na správnu funkčnosť. (Pre Windows 10 nie je dostupný ovládač.)
** Kanály Wi-Fi 7 na 6 GHz pásme sú závislé od predpisov jednotlivých krajín.

Rozširujúce sloty

1 x PCI Express x16 zásuvka (PCIEX16), integrovaná v CPU:
AMD Ryzen™ 9000/7000 Serie procesorov podporuje PCIe 5.0 x16 režim
* M2B_CPU a M2C_CPU konektory zdieľajú šírku pásma s PCIEX16 zásuvkou.
Keď je použitý M2B_CPU alebo M2C_CPU konektor, PCIEX16 zásuvka pracuje s až x8 režimom.
AMD Ryzen™ 8000 Serie-Phoenix 1 procesory podporujú PCIe 4.0 x8 režim
AMD Ryzen™ 8000 Serie-Phoenix 2 procesory podporujú PCIe 4.0 x4 režim
(PCIEX16 zásuvka môže podporovať iba grafickú kartu alebo NVMe SSD. Ak má byť nainštalovaná iba jedna grafická karta, uistite sa, že je nainštalovaná do PCIEX16 zásuvky.)
Čipová sada:
- 1 x PCI Express x16 zásuvka, podpora PCIe 4.0 a prevádzka na x4 (PCIEX4)
* PCIEX4 zásuvka zdieľa šírku pásma s M2D_SB konektorom. Keď je zariadenie vložené do M2D_SB konektora, PCIEX4 zásuvka je nedostupná.
- 1 x PCI Express x16 zásuvka, podpora PCIe 3.0 a prevádzka na x2 (PCIEX2)

Úložiskové rozhranie

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/22110/2580/2280 SSD:
AMD Ryzen™ 9000/7000 Série procesorov podporuje PCIe 5.0 x4/x2 SSD
AMD Ryzen™ 8000 Série-Phoenix 1 procesory podporujú PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000 Série-Phoenix 2 procesory podporujú PCIe 4.0 x4/x2 SSD
2 x M.2 konektory (M2B_CPU, M2C_CPU), integrované v CPU, podpora Socket 3, M key, typ 22110/2280 SSD:
AMD Ryzen™ 9000/7000 Série procesorov podporuje PCIe 5.0 x4/x2 SSD
* M2B_CPU a M2C_CPU konektory sú nedostupné pri použití procesora AMD Ryzen™ 8000 Série-Phoenix 1/Phoenix 2.
1 x M.2 konektor (M2D_SB), integrovaný v čipovej sade, podpora Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 x SATA 6Gb/s konektorov RAID 0, RAID 1, RAID 5 a RAID 10 podpora pre NVMe SSD zariadenia
* RAID 5 je dostupný iba pre AMD Ryzen™ 9000 Série procesorov.
RAID 0, RAID 1 a RAID 10 podpora pre SATA úložiská

USB

CPU+ASMedia USB4® ovládač:
- 2 x USB4® USB Type-C® porty na zadnej strane
CPU:
- 1 x USB 3.2 Gen 1 port na zadnej strane
Čipová sada:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný cez interný USB header
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnej strane
- 7 x USB 3.2 Gen 1 portov (3 na zadnej strane, 4 dostupné cez interné USB header)
- 8 x USB 2.0/1.1 portov (4 na zadnej strane, 4 cez interné USB header)

Interné I/O konektory

1 x 24-pinový ATX hlavný napájací konektor
2 x 8-pinové ATX 12V napájacie konektory
1 x CPU fan header
1 x CPU fan / vodné chladenie pump header
3 x systémové fan headery
1 x systémovej fan / pump header
3 x adresovateľné RGB Gen2 LED pásiky headery
1 x RGB LED pásik header
4 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory RAID 0, 1, 5, 10 podpora pre NVMe SSD zariadenia
* RAID 5 je dostupný iba pre AMD Ryzen™ 9000 Série procesorov.
RAID 0, RAID 1, a RAID 10 podpora pre SATA zariadenia

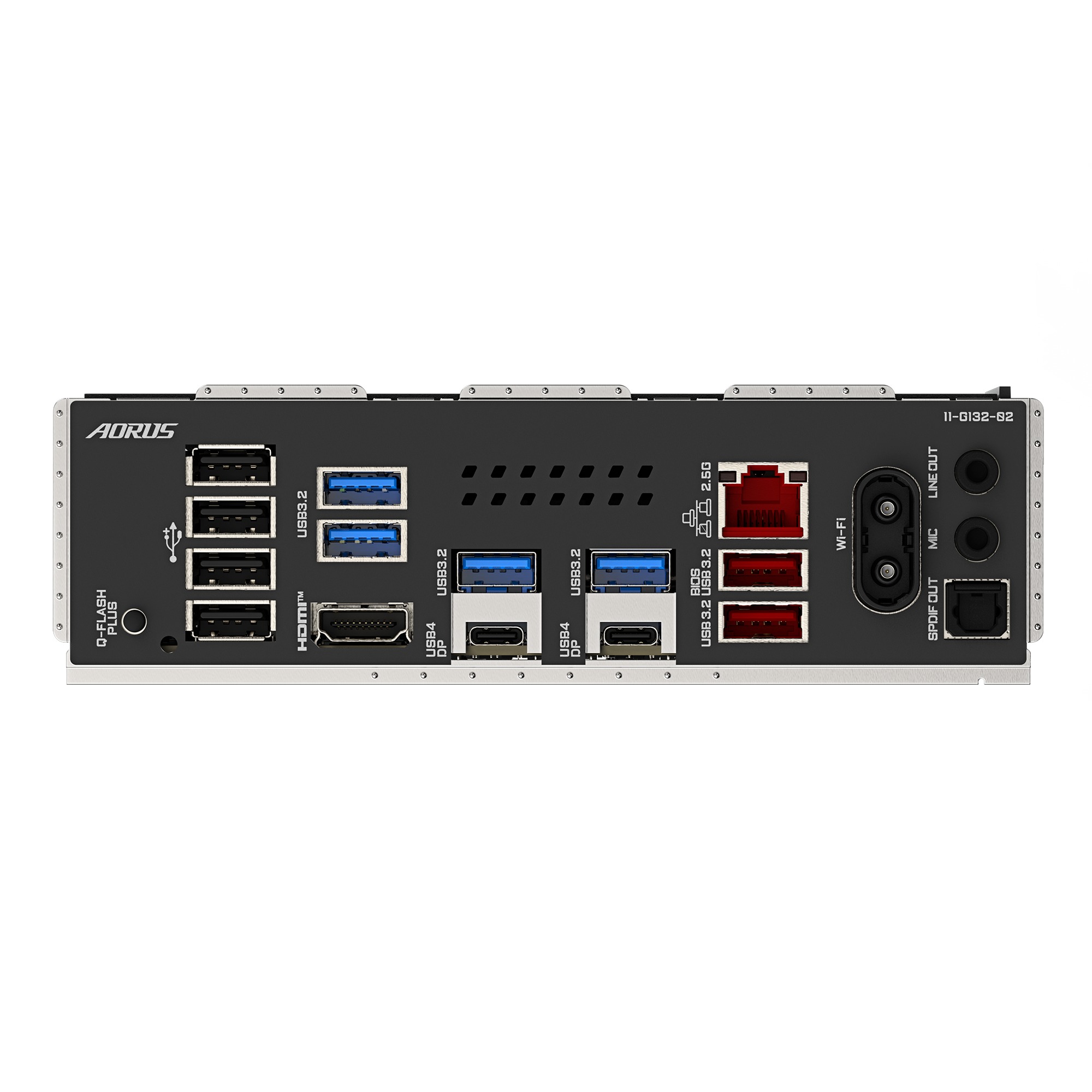

Zadné panelové konektory

1 x Q-Flash Plus tlačidlo
4 x USB 2.0/1.1 porty
4 x USB 3.2 Gen 1 porty
1 x HDMI port (Poznámka)
2 x USB4® USB Type-C® porty (DisplayPort (Poznámka))
1 x RJ-45 port
2 x USB 3.2 Gen 2 Type-A porty (červené)
2 x SMA anténne konektory (2T2R)
2 x audio jacky
1 x optický S/PDIF Out konektor

I/O ovládač

iTE® I/O ovládač čip

Kontrola H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku vody
Varovanie pri zlyhaní ventilátora
Ovládanie otáčok ventilátora
* Funkcia riadenia otáčok ventilátora (čerpadla) závisí od inštalovaného ventilátora (čerpadla).
Detekcia hluku

BIOS

1 x 256 Mbit FLASH
Použitie licencovaného AMI UEFI BIOSu
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie každej aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Priložený softvér

Norton® Internet Security (OEM verzia)
Softvér na správu pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit

Tvarová štruktúra

Formát ATX; 30,5 cm x 24,4 cm
