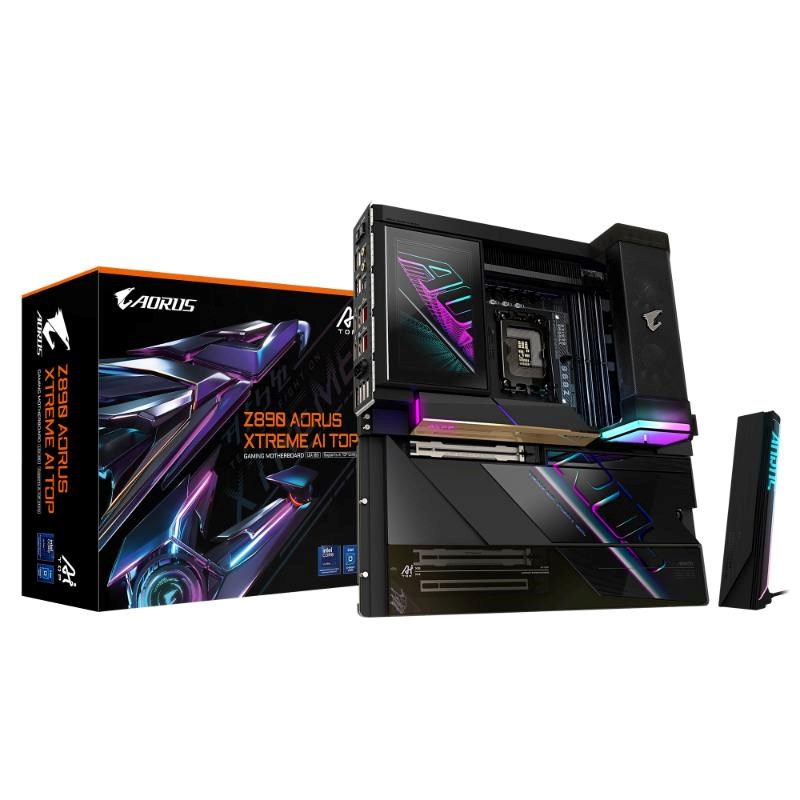

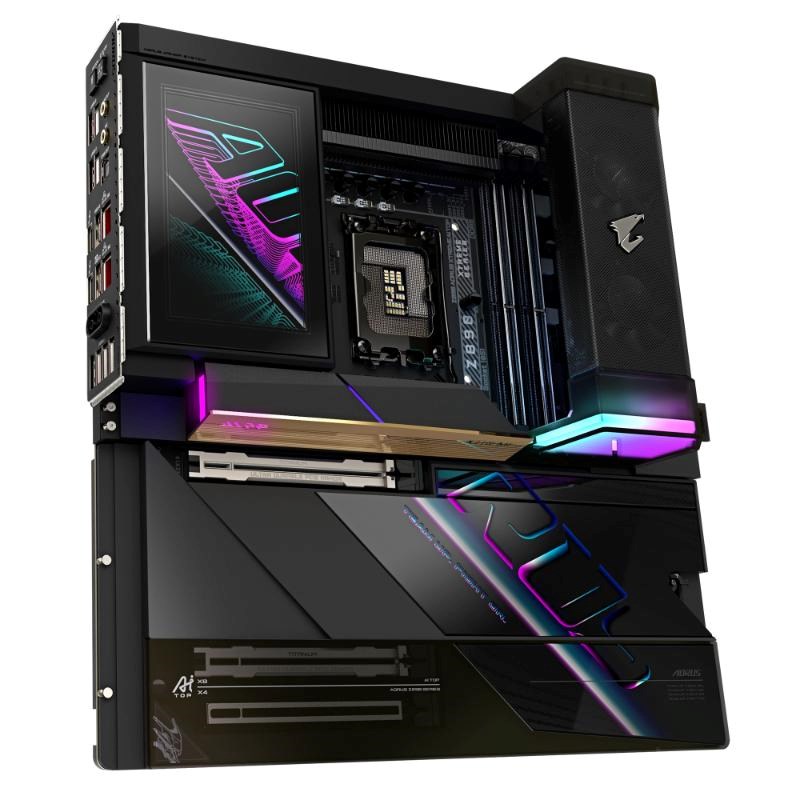

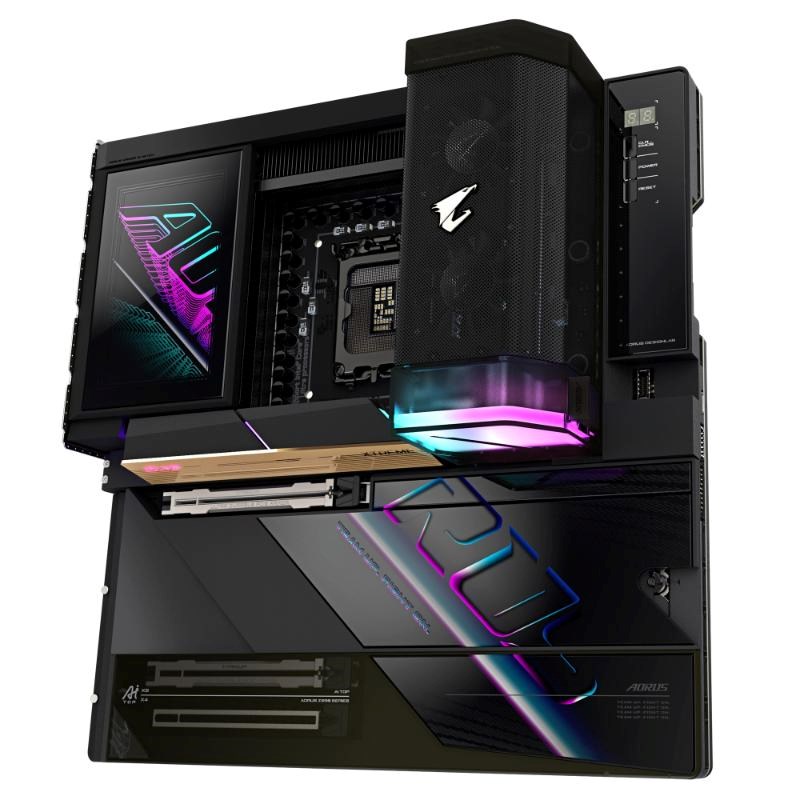

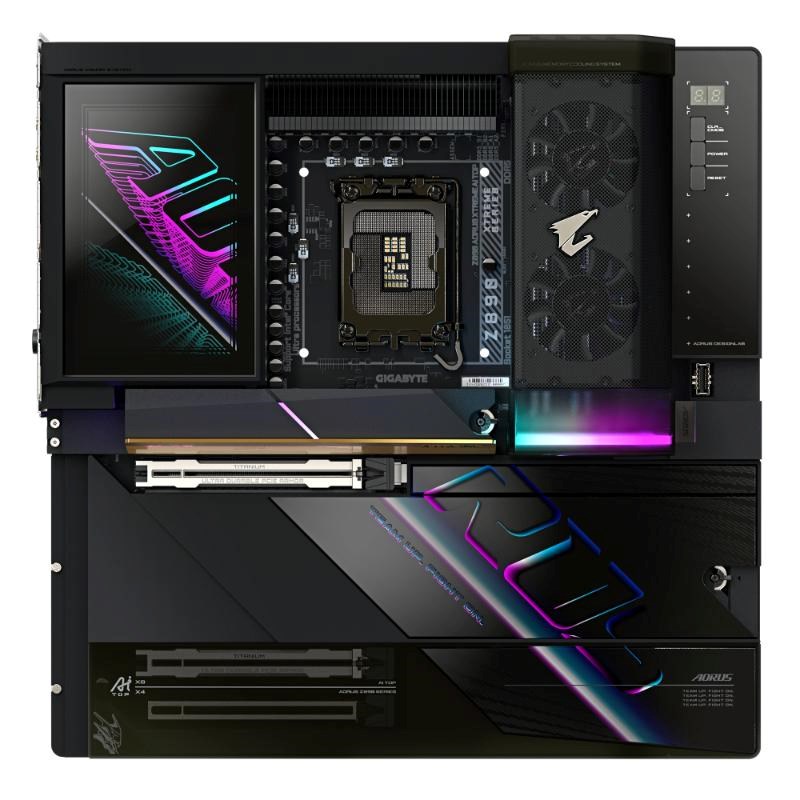

GIGABYTE MB Sc LGA1851 Z890 A XTREME AI TOP, Intel Z890, 4xDDR5, 3xThunderbolt, WiFi, E-ATX

CPU

Soket LGA1851: Podpora procesorov Intel® Core™ Ultra
Meškanie L3 závisí od CPU
* Viac informácií nájdete v "CPU Support List".

Čipová súprava

Intel® Z890 Express čipová súprava

Pamäť

Podpora DDR5 9500(O.C) / 9466(O.C) / 9333(O.C) / 9200(O.C)/ 9066(O.C) / 8933(O.C) /8800(O.C) /8600(O.C) / 8400(O.C) /8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 6200 / 6000 / 5800 / 5600MT/s pamäťové moduly.
4 x DDR5 DIMM sloty podporujúce až 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäti
Podpora ECC Un-buffered DIMM modúl (prevádzka v ne-ECC móde)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8 modúl
Podpora Extreme Memory Profile (XMP) pamäťových modulov
Podpora CUDIMM pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátový tok (rýchlosť) a počet DRAM modulov, viac informácií nájdete v "Memory Support List".)

Integrovaná grafika

Integrovaný grafický procesor + Intel® Thunderbolt™ 5 Controller:
- 2 x Intel® Thunderbolt™ 5 konektory (USB4® USB Type-C® porty), podporujú DisplayPort a Thunderbolt™ video výstupy a maximálne rozlíšenie 7680x4320@60 Hz (jedno zobrazenie)
* Kvôli obmedzeným I/O zdrojom architektúry PC závisí počet použiteľných Thunderbolt™ zariadení od počtu nainštalovaných PCI Express zariadení. (Viac informácií v kapitole 2-6, "Back Panel Connectors")
* Podpora DisplayPort 2.1 verzia a HDCP 2.3
Integrovaný grafický procesor - Intel® HD Graphics podpora:
- 1 x predný Intel® Thunderbolt™ 4 konektor (USB4® USB Type-C® port), podporujúci DisplayPort a Thunderbolt™ video výstupy
Pri nainštalovaní monitoru Thunderbolt™ je maximálne podporované rozlíšenie 5120x2880@60 Hz s 24 bpp (jedno zobrazenie).
Pri inštalácii USB4® USB Type-C® monitoru je maximálne podporované rozlíšenie 3840x2160@240 Hz (jedno zobrazenie).
* Podpora DisplayPort 2.1 verzia a HDCP 2.3
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)

Audiosystém

1 ESS ES9280AC DAC čip + 2 ESS ES9080 čipy
DTS® Sound Unbound™
Vysokokvalitný zvuk
2-kanálový
Podpora S/PDIF Out
* Výstupný jack a optický S/PDIF out konektor môžu byť použité len jeden naraz.

LAN

2 x Marvell® AQtion AQC113C 10GbE LAN čipy (10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/ 100 Mbps)

Modul bezdrôtovej komunikácie

Intel® Wi-Fi 7 BE200NGW
- 802.11a, b, g, n, ac, ax, be, podpora 2.4/5/6 GHz pásiem
- BLUETOOTH 5.4
- Podpora bezdrôtového štandardu 11be 320 MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)
* Funkcie Wi-Fi 7 vyžadujú Windows 11 SV3 na správnu funkciu. (Pre Windows 10 nie sú dostupné ovládače.)
** Dostupnosť kanálov Wi-Fi 7 na pásme 6 GHz závisí od regulácií jednotlivých krajín

Rozširujúce sloty

CPU:
- 1 x PCI Express x16 slot, podporujúci PCIe 5.0 a prevádzku v x16 (PCIEX16)
* Pre optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, uistite sa, že je vložená do slotu PCIEX16.
- 1 x PCI Express x16 slot, podporujúci PCIe 5.0 a prevádzku v x8 (PCIEX8)
* Slot PCIEX8 zdieľa bandwidth s slotom PCIEX16. Keď je slot PCIEX8 obsadený, slot PCIEX16 funguje v móde x8.
* Sloty PCIEX16 a PCIEX8 môžu podporovať len grafickú kartu alebo NVMe SSD.
Čipset:
- 1 x PCI Express x16 slot, podporujúci PCIe 4.0 a prevádzku v x4 (PCIEX4)
* Slot PCIEX4 zdieľa bandwidth s konektorom M2L_SB. Keď je zariadenie nainštalované v konektore M2L_SB, slot PCIEX4 je nedostupný.

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 25110/22110/2580/2280 PCIe 5.0 x4/x2 SSD podpora) (M2A_CPU)
- 1 x M.2 konektor (Socket 3, M key, typ 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD podpora) (M2B_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD podpora) (M2M_SB)
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 SATA a PCIe 4.0 x4/x2 SSD podpora) (M2L_SB)
- 4 x SATA 6Gb/s konektorov
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD zariadenia
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA zariadenia

USB

Čipová súprava + Intel® Thunderbolt™ 5 Controller:
- 2 x Intel® Thunderbolt™ 5 (USB Type-C®) porty na zadnom paneli
* Podpora až do 80 Gb/s s Thunderbolt zariadeniami
* Podpora až do 40 Gb/s s USB4 zariadeniami
* Podpora až do 20 Gb/s s USB 3.2 zariadeniami
CPU:
- 1 x USB4® USB Type-C® port na doske
- 1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný cez interný USB header
Čipová súprava:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný cez interný USB header
- 6 x USB 3.2 Gen 2 Type-A portov (červené) na zadnom paneli
Čipová súprava + 1 USB 3.2 Gen 2 Hub:
- 4 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
Čipová súprava + 1 USB 3.2 Gen 1 Hub:
- 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
Čipová súprava + 1 USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB hlavy

Interné I/O konektory

1 x 24-pin hlavný napájací konektor ATX
2 x 8-pinové napájacie konektory ATX 12V
1 x CPU fan header
1 x CPU fan/vodné chladenie čerpadla header
1 x systémový ventilátor header
1 x systémový ventilátor rozšírenie kábla (môže rozšíriť tri systémové ventilátorové hlavy cez jeden kábel)
1 x rozšírenie kábla systému ventilátora/vodného chladenia čerpadla (môže rozšíriť tri systémy ventilátorov a čerpadiel cez jeden kábel)
1 x hlásič hluku header
1 x integrovaný rozšírený kábel header pre addressovateľné RGB Gen2 LED pásy a RGB LED pásy (môže rozšíriť štyri addressovateľné RGB Gen2 LED pásy a jeden RGB LED pás cez jeden kábel)
4 x SATA 6Gb/s konektory
4 x M.2 Socket 3 konektory
1 x predný panel header
1 x Thunderbolt™ 4 konektor (USB4® USB Type-C® port)
2 x USB Type-C® headery, s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 1 header
1 x integrovaný rozšírený kábel header pre systémový ventilátor/vodné čerpadlo a USB 2.0/1.1 hlavy (môže rozšíriť jeden systémový ventilátor/vodné čerpadlo a dve USB 2.0/1.1 hlavy cez jeden kábel)
1 x tlačidlo napájania
1 x tlačidlo resetovania
1 x tlačidlo na vymazanie CMOS
2 x hlavičky teplotných snímačov

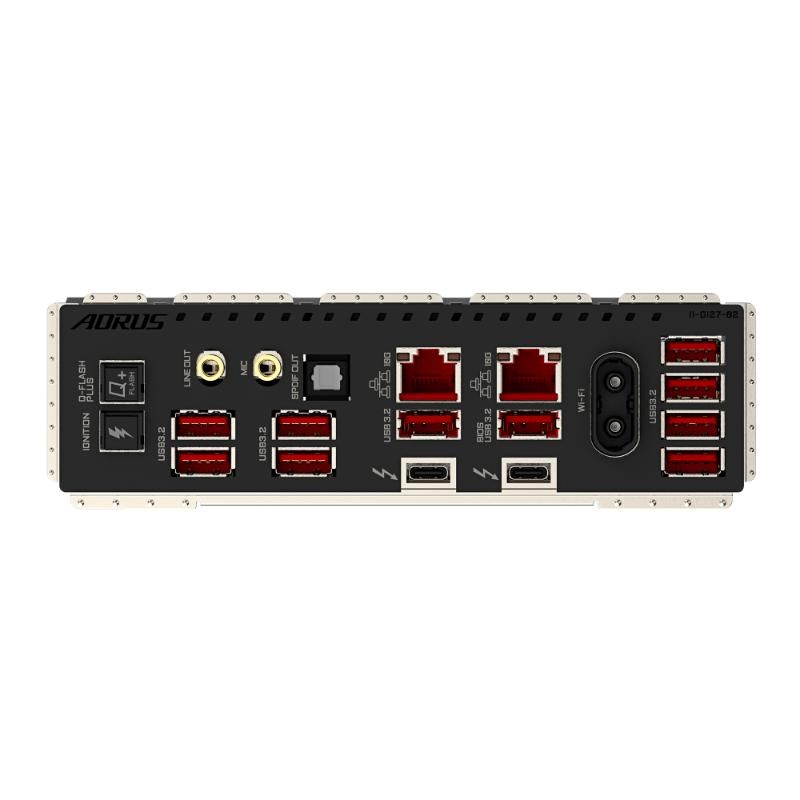

Back Panel Connectors

1 x tlačidlo Q-Flash Plus
1 x tlačidlo OC Ignition
2 x Intel® Thunderbolt™ 5 konektory (USB Type-C® porty)
10 x USB 3.2 Gen 2 Type-A porty (červené)
2 x RJ-45 porty

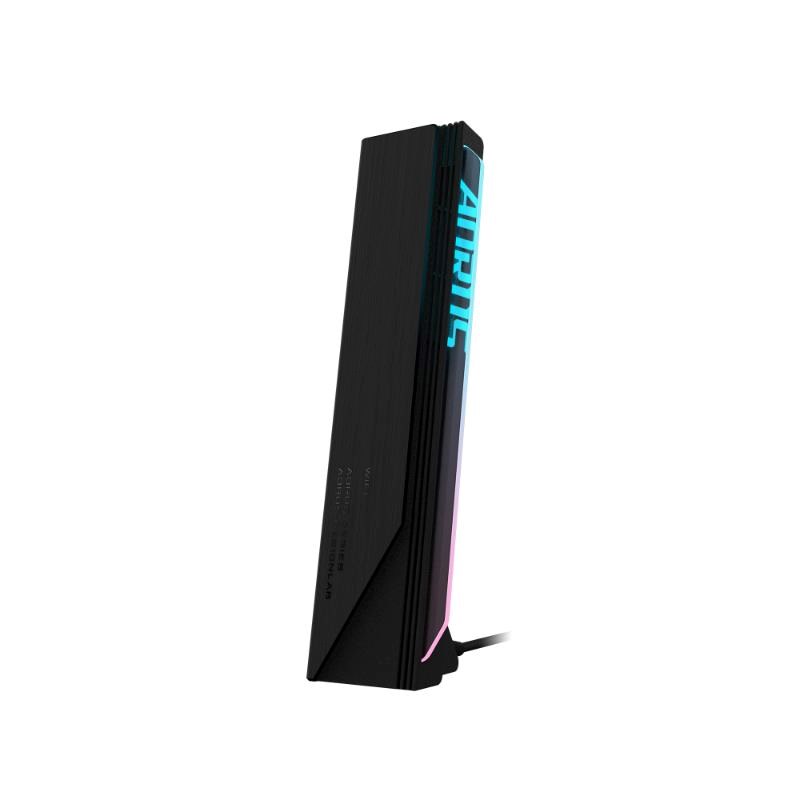

2 x konektory antén (2T2R)
2 x audio jacky
1 x optický S/PDIF Out konektor

I/O Controller

iTE® I/O Controller čip

H/W Monitoring

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody v chladení
Varovanie pri zlyhaní ventilátora
Riadenie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od nainštalovaného ventilátora (čerpadla).
Detekcia hluku

BIOS

1 x 256 Mbit flash
Použitie licenciovaného AMI UEFI BIOSu
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Podporované funkcie každej aplikácie môžu tiež závisieť od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Balíkový softvér

Norton® Internet Security (OEM verzia)
Softvér na správu pásma LAN

Operačný systém

Podpora Windows 11 64-bit (verzia 24H2 alebo novšia)

Formát

E-ATX formát; 30,48 cm x 30,5 cm
