GIGABYTE MB Sc AM5 B840M DS3H WIFI6, AMD B840, 4xDDR5, WIFI, DP, HDMI, mATX

CPU

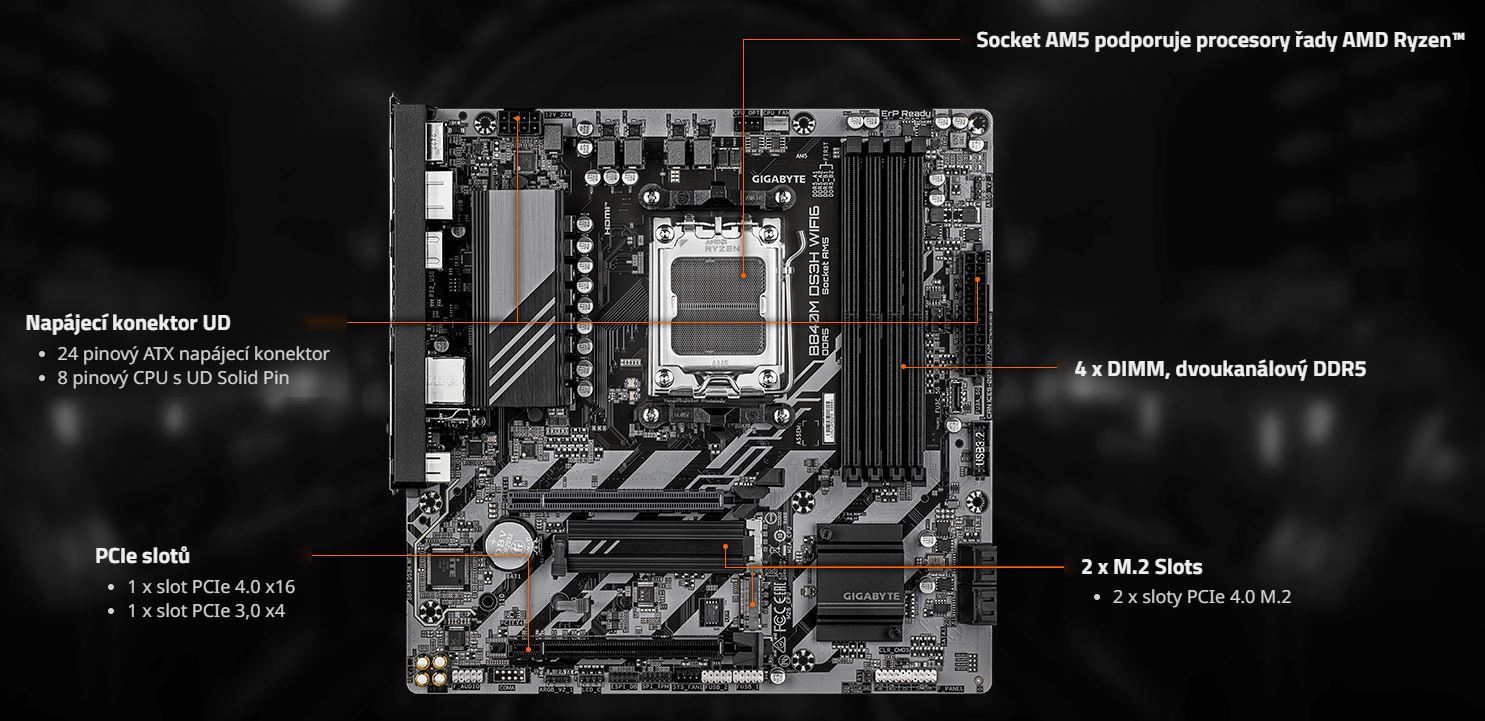

Socket AMD AM5, podpora pre:
Procesory AMD Ryzen™ 9000 Series/
Procesory AMD Ryzen™ 8000 Series/
Procesory AMD Ryzen™ 7000 Series
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)

Čipová sada

AMD B840

Pamäť

Podpora pre DDR5 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C) / 6200(O.C) / 6000(O.C) / 5800(O.C) / 5600(O.C) / 5200 / 4800 / 4400 MT/s pamäťové moduly.
4 x DDR5 DIMM zásuvky podporujúce až 256 GB (64 GB na jeden DIMM) systémovej pamäti
Dvojkanálová architektúra pamäte
Podpora pre nie-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťové moduly
Podpora pre AMD EXtended Profiles for Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťové moduly
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäti, rýchlosť údajov a počet DRAM modulov, viac informácií nájdete v "Memory Support List" na webovej stránke GIGABYTE.)

Grafika na doske

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x DisplayPort, s maximálnym rozlíšením 3840x2160@144 Hz
* Podpora pre DisplayPort 1.4 verziu a HDR.- 1 x HDMI port, s maximálnym rozlíšením 4096x2160@60 Hz
* Podpora pre HDMI 2.1 verziu, HDCP 2.3 a HDR.
** Podpora pre natívne HDMI 2.1 TMDS kompatibilné porty.(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Zvuk

Realtek® Audio CODEC
Vysokokvalitný zvuk
2/4/5.1/7.1 kanálov
* Možno zmeniť funkciu zvukového jacku pomocou softvéru pre zvuk. Na nastavenie 7.1-kanálového zvuku vstúpte do softvéru pre zvukové nastavenia

LAN

Realtek® 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtová komunikácia

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, podpora pre pásma 2,4/5/6 GHz
- BLUETOOTH 5.3
- Podpora pre bezdrôtový štandard 11ax 160MHz
(Skutočná rýchlosť môže závisieť od prostredia a zariadení.)

Expanzné zásuvky

1 x PCI Express x16 zásuvka (PCIEX16), integrovaná do CPU:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 4.0 x16 režim
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8 režim
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4 režim
* PCIEX16 zásuvka podporuje iba grafickú kartu alebo NVMe SSD. Ak má byť inštalovaná iba jedna grafická karta, uistite sa, že je inštalovaná do PCIEX16 zásuvky.Čipová sada:
- 1 x PCI Express x16 zásuvka, podporujúca PCIe 3.0 a beh na x4 (PCIEX4)

Pripojenie úložiska

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podpora Socket 3, M kľúč, typ 2580/2280 SSDs:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSDs
1 x M.2 konektor (M2B_CPU), integrovaný v CPU, podpora Socket 3, M kľúč, typ 22110/2280 SSDs:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x2 SSDs
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD úložiská
* RAID 5 je dostupný len pre procesory AMD Ryzen™ 9000 Series.RAID 0, RAID 1 a RAID 10 pre SATA úložiská

USB

CPU:
- 1 x USB Type-C® port na zadnom paneli s podporou USB 3.2 Gen 1
- 2 x USB 3.2 Gen 1 porty na zadnom paneli
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez vnútorný USB header
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 2 x USB 3.2 Gen 1 porty dostupné cez vnútorný USB header
- 4 x USB 2.0/1.1 porty dostupné cez vnútorné USB headery

Interné I/O konektory

1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
1 x CPU chladiaci konektor
1 x CPU chladiaci / vodné chladenie čerpadla konektor
3 x systémové fanúšikovské konektory
1 x systémový ventilátor / vodné chladenie čerpadlo konektor
3 x adresovateľné RGB Gen2 LED pásy hlavičky
1 x hlavička RGB LED pásu
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x hlavička predného panelu
1 x audio hlavička predného panelu
1 x USB Type-C® hlavička s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x hlavička Trusted Platform Module (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x tlačidlo reset
1 x jumper reset
1 x jumper vyčistenia CMOS

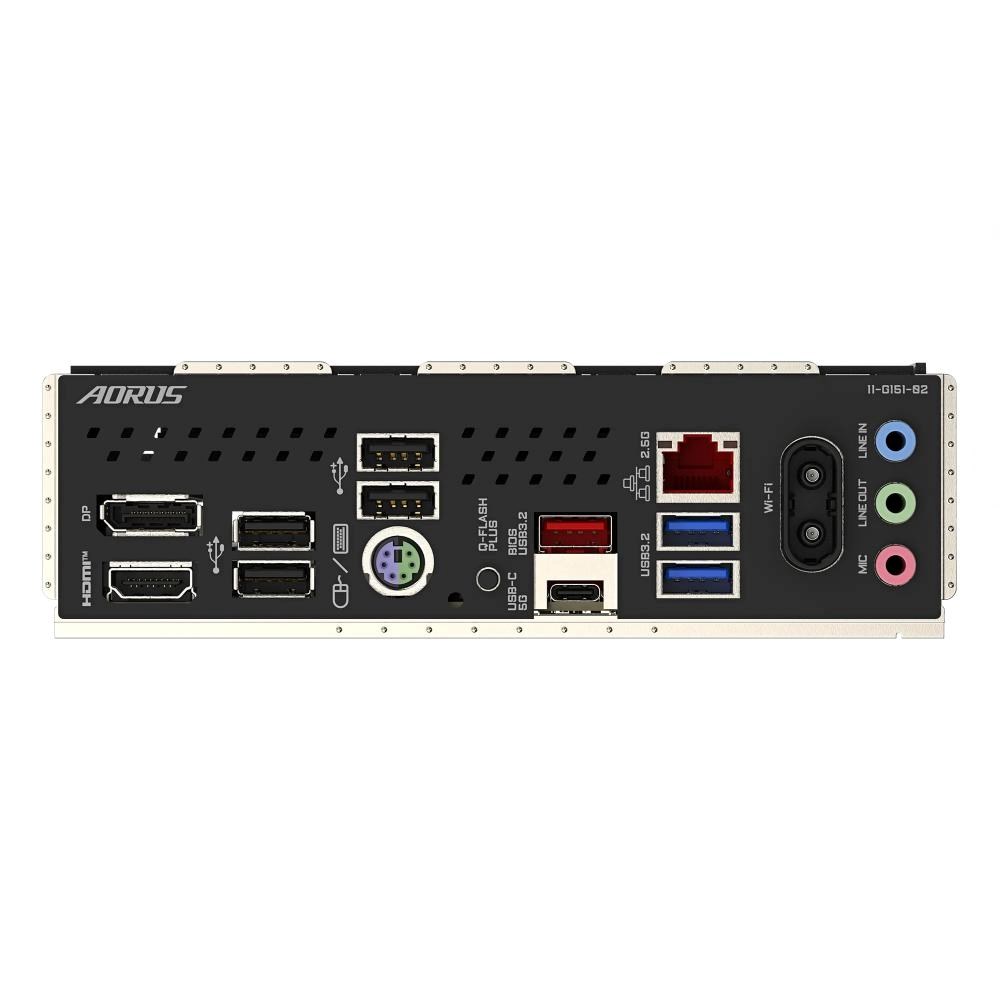

Pripojenia zadného panelu

1 x DisplayPort*
1 x HDMI port*
1 x PS/2 port na klávesnicu/mys
1 x tlačidlo Q-Flash Plus
4 x USB 2.0/1.1 porty
2 x USB 3.2 Gen 1 porty
1 x USB 3.2 Gen 2 Type-A port (červený)
1 x USB Type-C® port s podporou USB 3.2 Gen 1
1 x RJ-45 port

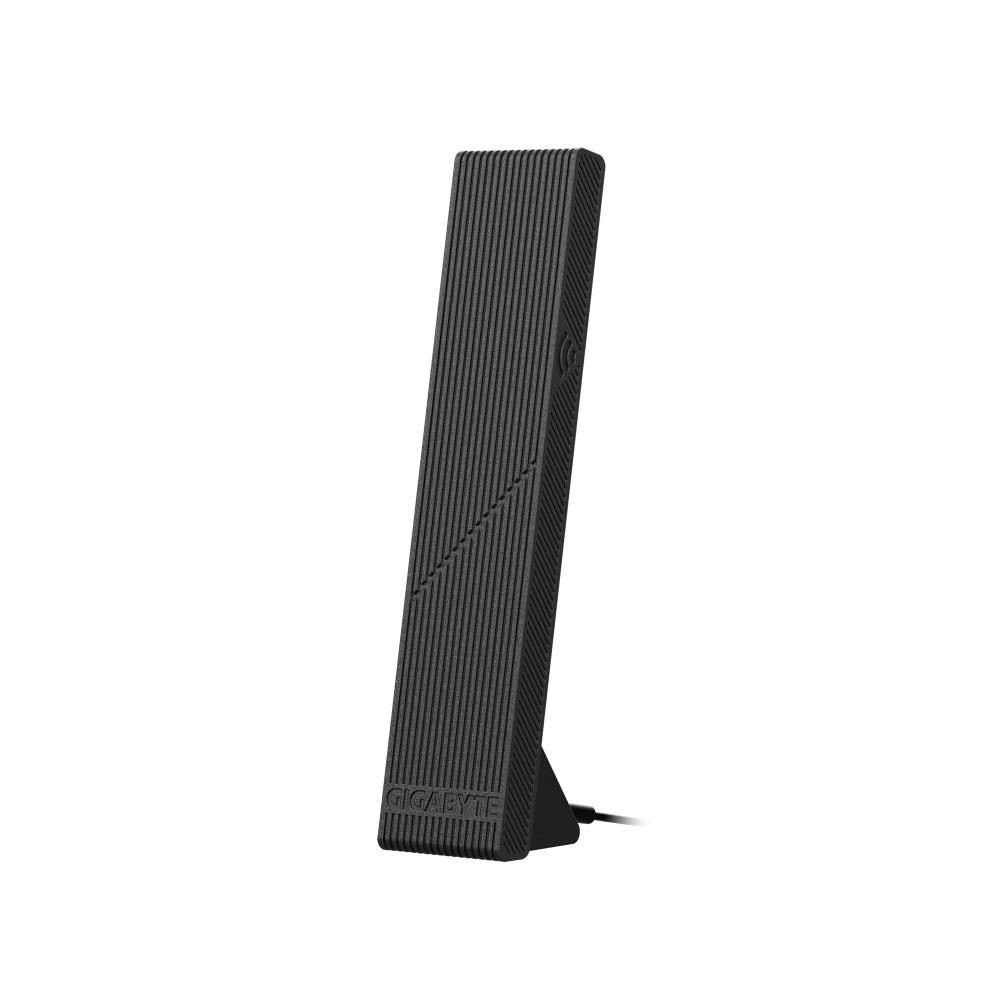

2 x konektory antén (2T2R)
3 x audio jacky* Skutočná podpora sa môže líšiť v závislosti od CPU.

Ovládač I/O

iTE® čip ovládača I/O

Sledovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody chladenia
Upozornenie na zlyhanie ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia ovládania rýchlosti ventilátora (čerpadla) závisí od inštalovaného ventilátora (čerpadla).

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu matičnej dosky. Funkcie podporované každou aplikáciou sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Softvér balenia

Norton® Internet Security (OEM verzia)
Softvér na správu šírky LAN pásma

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Tvar základnej dosky

Micro ATX formát; 24,4 cm x 24,4 cm
